Огляд

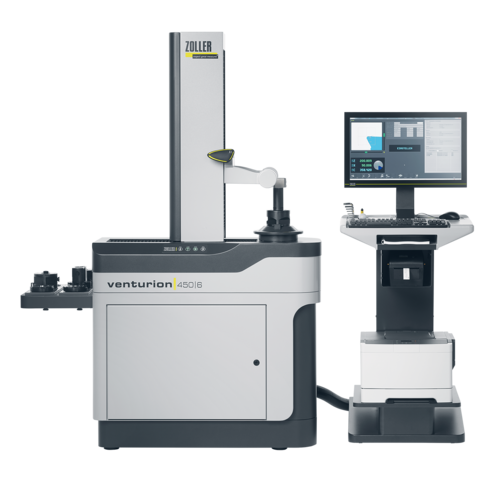

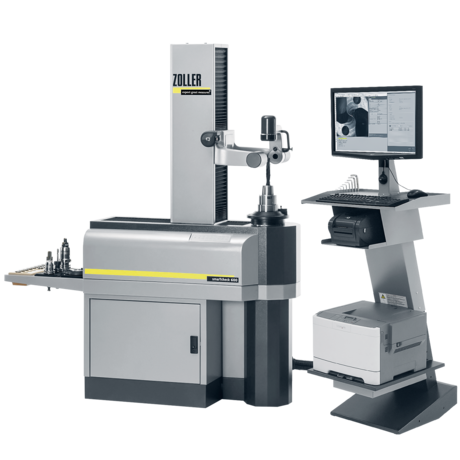

Обладнання являє собою модульну систему преміумкласу, призначену для попереднього налаштування та прецизійного контролю всіх типів металорізального інструменту. Прилад підходить для інтеграції у великі виробничі процеси, де потрібна максимальна точність, гнучкість та можливість обміну даними з системами керування верстатами.
Вимірювання виконується за допомогою передової системи обробки зображень у поєднанні з високоточним шпинделем, що має концентричність менше 0,002 мм. Конструкція вирізняється винятковою жорсткістю та ергономічністю, що дозволяє використовувати пристрій безпосередньо в цеху. Завдяки автоматизованим функціям та інтуїтивному інтерфейсу ПЗ, прилад мінімізує вплив людського фактора, забезпечуючи повторюваність результатів та стабільно високу якість обробки деталей.
Діапазон вимірювання по осі Z: від 450 до 1000 мм і більше (залежно від модифікації)
Переваги
-
Діапазон вимірювання по осі Z: від 450 до 1000 мм і більше (залежно від модифікації)
-
Діапазон вимірювання по осі X: від 200 до 400 мм
-
Точність позиціонування: мікронний рівень
-
Тип шпинделя: високоточний універсальний шпиндель ace із силовим затискачем
-
Особливості вимірювання: автоматичне розпізнавання форми кромки, контроль биття та радіального биття
-

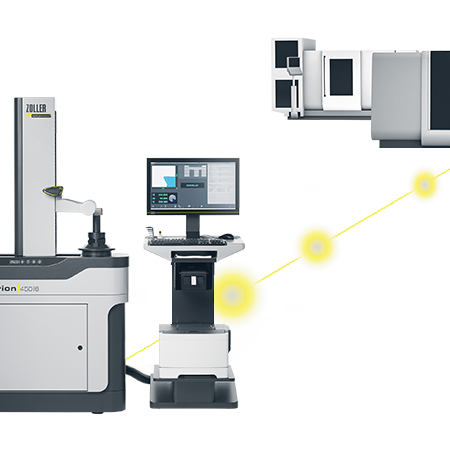

Інтерфейси: повна підтримка передачі даних на верстати та зв’язку з системами CAM/TDM
Технічні характеристики
| Діапазон вимірювання Z | Діапазон вимірювання X | Макс. Ø інструменту | Діаметр калібра Ø | |
|---|---|---|---|---|
| »venturion 450« | 450 / 620 / 820 mm | 210 / 310 mm | 420 / 620 mm | 100 mm |
| »venturion 600« | 600 / 800 / 1.000 mm | 300 / 400 mm | 600 / 800 mm | 200 / 100 mm |
| »venturion 800« | 600 / 800 / 1.000 / 1200 / 1400 / 1600 mm | 500 / 600 mm | 1000 / 1200 mm | 200 / 0 mm |
Застосування
Діапазон вимірювання по осі X: від 200 до 400 мм
Точність позиціонування: мікронний рівень
Тип шпинделя: високоточний універсальний шпиндель ace із силовим затискачем
Особливості вимірювання: автоматичне розпізнавання форми кромки, контроль биття та радіального биття
Інтерфейси: повна підтримка передачі даних на верстати та зв’язку з системами CAM/TDM
Застосування системи venturion дозволяє оптимізувати час налаштування обладнання та значно подовжити термін служби інструменту, що використовується.
