Огляд

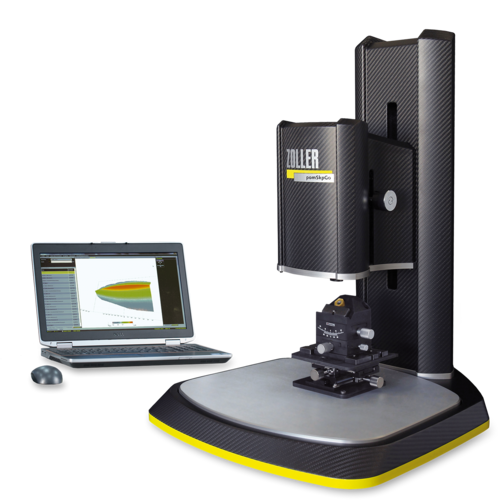

Даний пристрій є компактним рішенням для вимірювання параметрів підготовки різальної кромки (SKP) безпосередньо на виробництві. Прилад орієнтований на цехове використання в заточувальних відділеннях та на дільницях підготовки інструменту. Компактне виконання та простота встановлення дозволяють швидко перевіряти якість кромок на фрезах, свердлах та змінних пластинах, виключаючи необхідність транспортування інструменту в лабораторію.
Принцип роботи базується на безконтактному оптичному методі з використанням сенсора високої роздільної здатності. Конструкція вирізняється високою мобільністю та швидкістю роботи: оператору достатньо встановити прилад на різальну кромку для отримання точних даних про радіус заокруглення та форму кромки. В умовах виробництва pomSkpGo дозволяє в реальному часі коригувати процеси обробки кромок, забезпечуючи стабільність ресурсу інструменту та передбачуваність якості обробки поверхонь.
Метод вимірювання: безконтактний оптичний
Переваги
-
Метод вимірювання: безконтактний оптичний
-
Час вимірювання: 1–2 секунди
-
Особливості вимірювання: контроль радіуса заокруглення кромки (SKP), аналіз форми кромки
-
Типи інструментів: фрези, свердла, змінні багатогранні пластини
-
Конструкція: мобільний переносний пристрій з високим рівнем захисту
-
Програмне забезпечення: спеціалізований інтерфейс для швидкої оцінки параметрів
Технічні характеристики
| Ручне швидке налаштування | Ручне точне налаштування | Висота вимірювання | Найменший вимірюваний радіус з датчиком »skpPremium« | |
|---|---|---|---|---|
| »pomSkpGo« | 200 mm | ± 50 mm | 0 – 300 mm | 0.003 mm |
Застосування
Час вимірювання: 1–2 секунди
Особливості вимірювання: контроль радіуса заокруглення кромки (SKP), аналіз форми кромки
Типи інструментів: фрези, свердла, змінні багатогранні пластини
Конструкція: мобільний переносний пристрій з високим рівнем захисту
Програмне забезпечення: спеціалізований інтерфейс для швидкої оцінки параметрів
Використання системи pomSkpGo гарантує оперативну перевірку критично важливих параметрів інструменту без зупинки виробничого циклу.
