Огляд

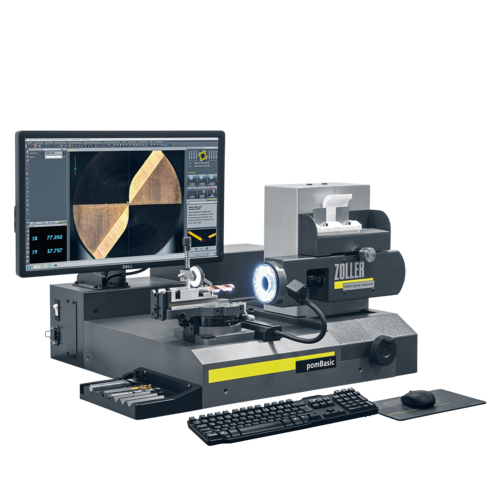

Даний прилад призначений для оперативної перевірки геометрії інструменту поруч із верстатом або на дільниці заточування. Пристрій орієнтований на виробничі майданчики, де потрібен швидкий контроль параметрів свердл, фрез та іншого осьового інструменту без необхідності переміщення до вимірювальної лабораторії. Компактне виконання та простота налаштування дозволяють інтегрувати машину в будь-який робочий простір.
Принцип роботи базується на використанні відеотехнології з програмним забезпеченням для безконтактного вимірювання кутів, радіусів та діаметрів. Конструкція включає спеціалізовані опори для встановлення інструменту та систему освітлення для отримання чіткого зображення різальної кромки. В умовах виробництва pomBasic дозволяє швидко підтвердити відповідність геометрії інструменту кресленням, своєчасно виявляти знос та документувати результати вимірювань.
Метод вимірювання: безконтактний оптичний
Переваги
-
Метод вимірювання: безконтактний оптичний
-
Типи інструментів: осьовий різальний інструмент (фрези, свердла, розвертки)
-
Особливості вимірювання: вимірювання кутів, радіусів, ширини стрічки та параметрів торця
-
Конструкція: настільне виконання з високою мобільністю
-
Програмне забезпечення: спрощений інтерфейс для швидкої обробки зображень
Технічні характеристики
| Діапазон переміщення вісь X | Діапазон переміщення вісь Y | Діапазон переміщення вісь Z | Ø вимірювального та затискного валу | Кольорова камера »pomColorCam« | |
|---|---|---|---|---|---|
| »pomBasic« | 180 mm | 55 mm | ± 50 mm | 0,5 mm – 50 mm | 6,5-кратний зум-об’єктив |
Застосування
Типи інструментів: осьовий різальний інструмент (фрези, свердла, розвертки)
Особливості вимірювання: вимірювання кутів, радіусів, ширини стрічки та параметрів торця
Конструкція: настільне виконання з високою мобільністю
Програмне забезпечення: спрощений інтерфейс для швидкої обробки зображень
Використання системи pomBasic забезпечує надійний контроль якості безпосередньо у виробничому процесі, мінімізуючи час на допоміжні операції.
