Огляд

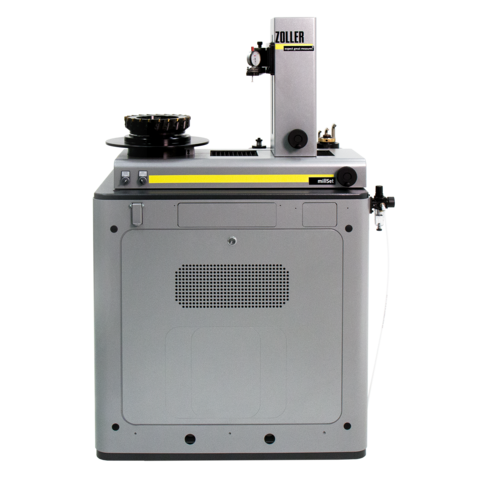

ZOLLER millSet — спеціалізована вимірювальна машина для тактильного контролю та налаштування торцевих фрезерних головок безпосередньо у виробничих умовах. Прилад призначений для роботи поряд із верстатом з ЧПУ та забезпечує точне регулювання інструменту перед початком обробки.
Міцна та стабільна конструкція дозволяє використовувати обладнання безпосередньо в цеху. Ручні горизонтальна й вертикальна осі забезпечують швидке та точне позиціонування. Тактильний вимірювальний щуп дозволяє контролювати положення ріжучих пластин і компенсувати торцеве биття без складних додаткових систем.
Компактне виконання спрощує розміщення поряд із верстатом. Просте керування не потребує тривалого навчання персоналу, а висока повторюваність вимірювань підвищує якість обробки та зменшує кількість відходів.
Переваги
-
Діапазон переміщення по осі Z: до 200 мм
-
Діапазон переміщення по осі X: до 200 мм
-
Діаметр інструмента: 100–400 мм
-
Висота інструмента: 50–200 мм
-
Тактильний контроль ріжучих кромок
Технічні характеристики
| Діапазон переміщення вісь Z | Діапазон переміщення вісь X | Ø інструменту | Висота інструменту | |
|---|---|---|---|---|
| »millSet« | 200 mm | 200 mm | 100 – 400 mm | 50 – 200 mm |
Застосування
Технічні характеристики:
Діапазон переміщення по осі Z: до 200 мм
Діапазон переміщення по осі X: до 200 мм
Діаметр інструмента: 100–400 мм
Висота інструмента: 50–200 мм
Тактильний контроль ріжучих кромок
