Огляд

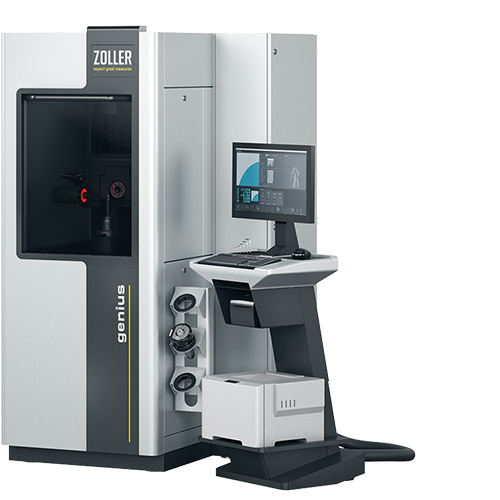

Дане обладнання є світовим стандартом для перевірки та сертифікації інструментів. Прилад призначений для вирішення широкого спектра завдань: від швидкого контролю окремих параметрів у процесі виробництва до комплексних автоматизованих вимірювань на етапі вихідного контролю. Машина підходить як для виробників інструменту, так і для затачувальних виробництв, що потребують абсолютної точності та повторюваності результатів.
Процес вимірювання повністю автоматизований і базується на п’яти осях з ЧПК, що дозволяє контролювати найскладніші геометричні параметри: передні та задні кути, кути спіралі, крок зубів та контури різальних крайок. Конструкція вирізняється високою ергономічністю та жорсткістю, забезпечуючи мікронну точність у цехових умовах. Використання ПЗ «pilot» дозволяє генерувати докладні звіти, що робить прилад незамінним інструментом для забезпечення якості відповідно до міжнародних стандартів.
Діапазон вимірювання по осі Z: 600 / 800 мм
Переваги
-
Діапазон вимірювання по осі Z: 600 / 800 мм
-
Діапазон вимірювання по осі X: 175 / 250 мм
-
Діаметр інструменту (Ø): 340 / 500 мм
-
Кількість осей: 5 осей з ЧПК
-
Особливості вимірювання: автоматичний цикл контролю, перевірка форми канавки, вимірювання задніх кутів по торцю та периферії
-
Методи вимірювання: безконтактний оптичний, повна автоматизація процесу
Технічні характеристики
| Діапазон вимірювання Z | Діапазон вимірювання X | Діапазон вимірювання Y | Вимірюваний Ø інструменту | Діаметр калібра Ø | |
|---|---|---|---|---|---|
| »genius« | 600 mm | 175 mm | 100 mm | 400 mm | 100 mm |
Застосування
Діапазон вимірювання по осі X: 175 / 250 мм
Діаметр інструменту (Ø): 340 / 500 мм
Кількість осей: 5 осей з ЧПК
Особливості вимірювання: автоматичний цикл контролю, перевірка форми канавки, вимірювання задніх кутів по торцю та периферії
Методи вимірювання: безконтактний оптичний, повна автоматизація процесу
Використання системи genius дозволяє гарантувати якість інструменту, що випускається, та значно скоротити час на його атестацію та протоколювання.
